Sac bükme yarıçapı, sac çiziminde gerekli olan bir değerdir, bu değerin fiili işlenmesinde tespit edilmesi zordur. Aslında, sac metalin bükülme yarıçapı, malzemenin kalınlığı, bükme makinesinin basıncı ve bükme kalıbının oluk genişliği ile ilgilidir. İlişki nedir? Hadi bugün inceleyelim:
Gerçek sac işlemenin deneyimi, genel plaka kalınlığı 6 mm'den fazla olmadığında, sac metalin bükülme iç yarıçapının, bükülme sırasında doğrudan yarıçap olarak kullanılabileceğini göstermektedir.
Plaka kalınlığı 6 mm'den büyük ve 12 mm'den az olduğunda, plaka içi bükülme yarıçapı genellikle plaka kalınlığının 1,25 katı ila 1,5 katıdır. Plakanın kalınlığı 12 mm'den az olmadığında, levhadaki bükülme yarıçapı genellikle plakanın kalınlığının 2 ila 3 katıdır.

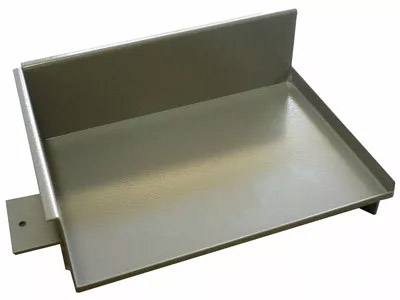

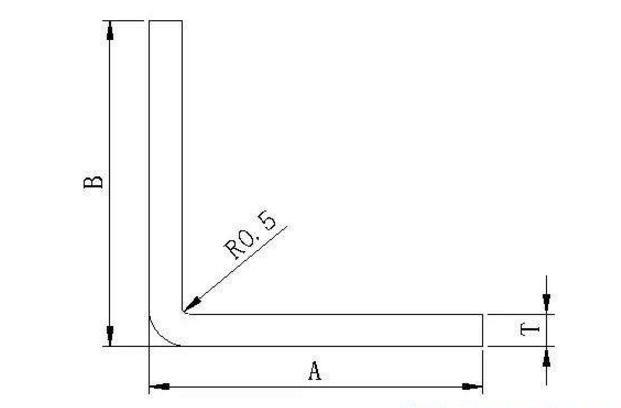

Bükülme yarıçapı R = 0.5 olduğunda, genel sac kalınlığı T 0,5 mm'ye eşittir. Levha kalınlığından daha büyük veya daha küçük bir yarıçap boyutu gerekiyorsa, özel bir kalıp gereklidir.
Sac metal çizimi, sacın 90 ° 'de bükülmesini gerektirdiğinde ve bükülme yarıçapı özellikle küçük olduğunda, önce sac işlenmeli ve sonra kağıt bükülmelidir. Bükme makinesinin özel üst ve alt kalıplarını işlemek de mümkündür.
Sac metalin bükülme yarıçapı, bükülme kalıbının alt kalıp oluğunun genişliği ile belirli bir ilişkiye sahiptir.
Sac işlemede çok sayıda deneyde, bükme kalıbının oluk genişliğinin bükülme yarıçapı ile belirli bir ilişkiye sahip olduğu bulunmuştur. Örneğin, 1.0 mm'lik bir plaka 8 mm oluk genişliğinde bükülür, böylece ekstrüzyonun bükülmüş yarıçapı ideal olarak R1 olur.
20 mm oluk genişliği bükülme için kullanılıyorsa, üst plaka bükülme nedeniyle aşağı doğru hareket eder ve gerilmiş yaprağın derinliği belirli bir açıya ulaşır. Sonra 20 mm genişliğindeki oluk alanının 8 mm genişliğindeki oluk alanından daha büyük olduğunu ve 20 mm genişliğindeki oluk büküldüğünde gerilen alanın da arttığını ve R açısının da arttığını biliyoruz.
Bu nedenle, plakanın bükülme yarıçapı durumunda ve bükme makinesi kalıbına zarar vermeden bükülmek için dar bir oluk kullanmaya çalışırız. Normal şartlar altında, standart plaka kalınlığı ve 1: 8 oluk genişliğine göre çalıştırılması önerilir. Minimum işlem, levha kalınlığının 1: 6 oluk genişliğine oranından daha az değildir. Sac bükme işlemi uygun şekilde daha küçük olabilir ve plaka kalınlığının 1: 4 oluk genişliğine oranında çalıştırılamaz. Öneri: Mukavemet durumunda, bükülme yarıçapını bükmek için bir birinci oluk açma kullanılması tercih edilir.
